FPV Brille selbst bauen: Eine DIY-Anleitung für technikbegeisterte Piloten

Die Faszination des FPV-Fliegens (First Person View) liegt nicht nur im atemberaubenden Flugerlebnis, sondern auch in der Möglichkeit, die eigene Ausrüstung individuell anzupassen und zu optimieren. Für technikaffine Piloten bietet das Projekt, eine FPV Brille selbst bauen zu können, eine einzigartige Gelegenheit, tiefer in die Materie einzutauchen, Kosten zu sparen und ein maßgeschneidertes Headset zu kreieren. Dieser umfassende Guide führt Sie durch die Welt des DIY-FPV-Brillenbaus, beleuchtet die Vor- und Nachteile und gibt Ihnen praktische Anleitungen an die Hand.

1. Warum eine FPV Brille selbst bauen? Vorteile und Motivation

Der Gedanke, eine FPV Brille selbst zu bauen, mag auf den ersten Blick einschüchternd wirken, birgt jedoch zahlreiche Vorteile, die über die reine Kostenersparnis hinausgehen. Sie ermöglicht Ihnen ein tiefgreifendes Verständnis der Technologie, eine unübertroffene Anpassungsfähigkeit und die volle Kontrolle über jedes einzelne Bauteil.

1.1. Kostenersparnis vs. Fertigprodukt

Einer der Hauptgründe, sich für ein DIY-Projekt zu entscheiden, ist die potenzielle Kostenersparnis. Hochwertige FPV-Brillen wie die DJI Goggles 3 oder Fat Shark Dominator HDO2 können schnell mehrere hundert Euro kosten. Durch den Eigenbau können Sie Komponenten gezielt auswählen und so möglicherweise deutlich unter dem Preisniveau vergleichbarer Fertigprodukte bleiben, insbesondere wenn Sie bereits einige Teile besitzen oder auf gebrauchte Komponenten zurückgreifen. Es ist jedoch wichtig zu beachten, dass “günstiger” nicht immer bedeutet, dass es einfacher ist. Manchmal sind die Einzelteile in Summe teurer als ein Einsteigermodell.

1.2. Lernkurve und technisches Verständnis

Das Bauen einer FPV-Brille ist ein exzellenter Weg, um Ihr technisches Verständnis zu vertiefen. Sie lernen nicht nur die Funktionen der einzelnen Komponenten kennen, sondern auch, wie diese miteinander interagieren. Von der Elektronik über die Optik bis hin zur mechanischen Konstruktion - jeder Schritt erweitert Ihr Wissen und Ihre Fähigkeiten. Dies ist besonders wertvoll, wenn Sie später Ihre Drohne selbst bauen oder reparieren möchten. Eine gute Grundlage im Löten ist hierbei unerlässlich. Wenn Sie Ihre Lötkenntnisse noch vertiefen möchten, empfehlen wir Ihnen unseren Artikel zum Thema FPV Löten lernen.

1.3. Individualisierung und Anpassungsfähigkeit

Keine kommerzielle FPV-Brille bietet dieselbe Flexibilität wie ein selbstgebautes Modell. Sie können das Gehäuse an Ihre Kopfform anpassen, spezifische Display-Typen wählen (z.B. OLED vs. LCD, siehe FPV Brille OLED vs. LCD), Empfangsmodule integrieren, die Ihren Anforderungen entsprechen (mehr dazu unter FPV Empfangsmodul), und sogar eigene Features hinzufügen. Diese Freiheit ermöglicht es Ihnen, eine Brille zu schaffen, die perfekt auf Ihre Bedürfnisse und Ihren Flugstil zugeschnitten ist.

1.4. Nachhaltigkeit und Reparaturfähigkeit

Ein selbstgebautes System ist oft einfacher zu reparieren. Da Sie jedes Bauteil kennen, können Sie defekte Komponenten leichter identifizieren und austauschen, anstatt die gesamte Brille ersetzen zu müssen. Dies fördert die Nachhaltigkeit und verlängert die Lebensdauer Ihrer Ausrüstung.

2. Die Anatomie einer FPV Brille: Was Sie wissen müssen

Um eine FPV Brille erfolgreich selbst bauen zu können, ist es essenziell, die grundlegenden Komponenten und deren Funktion zu verstehen. Im Kern besteht jede FPV-Brille aus einem Display, einem Empfangsmodul, einer Optik und einem Gehäuse.

2.1. Display-Technologien

Das Display ist das Herzstück Ihrer FPV-Brille. Es gibt hauptsächlich zwei Technologien:

• LCD (Liquid Crystal Display): Günstiger, oft in Box-Goggles verbaut, größere Pixel, aber gute Helligkeit.
• OLED (Organic Light Emitting Diode): Teurer, kleinere Pixel, bessere Kontraste und tiefere Schwarzwerte, ideal für Slim-Goggles.

Die Wahl hängt von Ihrem Budget und Ihren Qualitätsansprüchen ab. Für DIY-Projekte werden oft kleine LCD-Panels verwendet, die für den mobilen Einsatz gedacht sind.

2.2. Empfangsmodule (Receiver)

Das Empfangsmodul ist dafür verantwortlich, das Videosignal von Ihrer Drohne zu empfangen. Hier gibt es große Unterschiede in der Qualität und den unterstützten Systemen (Analog, Digital, HDZero, Walksnail, DJI O3).

• Analoge Receiver: Günstig, aber geringere Bildqualität und höhere Störanfälligkeit. Oft als 5.8GHz Module erhältlich.
• Digitale Receiver: Bieten HD-Bildqualität, geringere Latenz und bessere Reichweite. Beispiele sind die Systeme von DJI, HDZero oder Walksnail. Diese sind jedoch komplexer zu integrieren und teurer.
  • HDZero Goggle X

    Bei Amazon ansehen*

    * Affiliate-Link: Bei einem Kauf erhalten wir eine Provision - für Sie ohne Mehrkosten.

  • Walksnail Avatar Goggles X

    Bei Amazon ansehen*

    * Affiliate-Link: Bei einem Kauf erhalten wir eine Provision - für Sie ohne Mehrkosten.

Eine gute Übersicht über die verschiedenen Empfangsmodule finden Sie in unserem Artikel FPV Empfangsmodul: Der ultimative Guide.

2.3. Optik und Linsen

Die Optik ist entscheidend für ein klares und immersives Bild. Die meisten DIY-Projekte verwenden einfache Fresnellinsen oder Linsen aus VR-Headsets, um das kleine Display zu vergrößern und den Fokus anzupassen. Die Qualität der Linsen beeinflusst maßgeblich die Schärfe, das Sichtfeld (FOV) und die Verzerrung des Bildes.

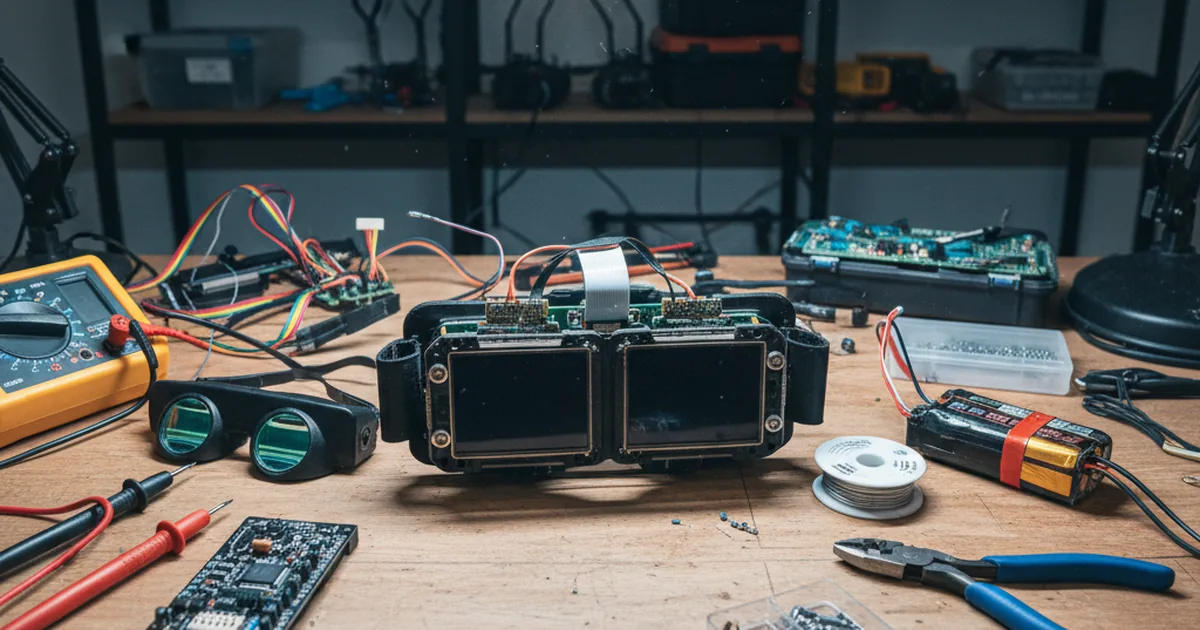

2.4. Gehäuse und Ergonomie

Das Gehäuse hält alle Komponenten zusammen und muss ergonomisch sein, um einen hohen Tragekomfort zu gewährleisten. Materialien wie 3D-gedrucktes Plastik, Sperrholz oder sogar modifizierte VR-Headsets können zum Einsatz kommen. Achten Sie auf eine gute Abdichtung gegen Umgebungslicht und eine bequeme Passform für Ihr Gesicht.

3. Schritt-für-Schritt: FPV Brille selbst bauen - Eine Anleitung

Der Bauprozess einer FPV-Brille kann je nach Komplexität variieren, aber die grundlegenden Schritte bleiben ähnlich. Hier ist eine allgemeine Anleitung, die Sie als Ausgangspunkt nutzen können.

3.1. Planung und Komponentenbeschaffung

1. Konzept festlegen: Entscheiden Sie, ob Sie eine Box-Brille oder eine Slim-Goggle bauen möchten. Box-Brillen sind einfacher zu realisieren.
2. Komponentenliste erstellen:
   • Display: Ein kleines LCD-Display (z.B. 5-7 Zoll) mit AV-Eingang und 12V-Stromversorgung.
   • Empfangsmodul: Ein 5.8GHz Diversity-Empfänger (z.B. Skyzone Cobra X oder ein separates Modul wie das Eachine EV800D - hier nur das Empfangsteil nutzen).
   • Antennen: Zwei passende 5.8GHz-Antennen (z.B. Patch- und Omni-Antenne). Mehr dazu in FPV Antenne Brille.
   • Optik: Fresnellinsen oder Linsen aus einem günstigen VR-Headset.
   • Gehäusematerial: 3D-Druck-Filament, Sperrholz, PVC-Platten oder ein altes VR-Headset.
   • Stromversorgung: Ein 2S- oder 3S-LiPo-Akku (z.B. 2S/3S LiPo-Akku ) und ein passender Step-Down-Regler, falls das Display eine andere Spannung benötigt.
   • Kabel und Stecker: JST-, XT60-Stecker, Silikonkabel, Cinch-Kabel.
   • Werkzeuge: Lötkolben, Multimeter, Schraubendreher, Heißklebepistole, Cutter.
3. Baupläne suchen: Suchen Sie online nach Open-Source-Designs (z.B. Thingiverse für 3D-Druck-Modelle) oder erstellen Sie eigene Skizzen.

3.2. Gehäusebau

• 3D-Druck: Wenn Sie Zugang zu einem 3D-Drucker haben, ist dies oft die präziseste Methode. Drucken Sie die Einzelteile nach einem vorhandenen Design oder Ihrem eigenen Entwurf.
• Handarbeit: Schneiden Sie das Gehäuse aus Sperrholz oder PVC-Platten zu. Achten Sie auf präzise Maße, um Lichtlecks zu vermeiden. Eine Innenauskleidung mit Schaumstoff oder Moosgummi ist für den Komfort unerlässlich.

3.3. Elektronik-Integration

1. Display-Anschluss: Verbinden Sie das Display mit dem Videosignal des Empfängers und der Stromversorgung. Achten Sie auf die richtige Polarität.
2. Empfänger-Installation: Montieren Sie das Empfangsmodul sicher im Gehäuse. Führen Sie die Antennenanschlüsse nach außen.
3. Stromversorgung: Löten Sie die Stromkabel für Display und Empfänger an den Akku-Anschluss. Verwenden Sie einen Step-Down-Regler, falls die Komponenten unterschiedliche Spannungen benötigen.
   ⚠

   Warnung

   Achten Sie beim Löten auf korrekte Verbindungen und Isolierung, um Kurzschlüsse zu vermeiden. Falsch gepolte Anschlüsse können Ihre Komponenten dauerhaft beschädigen. Wenn Sie unsicher sind, nutzen Sie ein Multimeter zur Überprüfung.
4. Kabelmanagement: Verlegen Sie alle Kabel sauber und sicher im Gehäuse, um Wackelkontakte zu vermeiden und die Ergonomie nicht zu beeinträchtigen.

3.4. Optik und Feineinstellung

1. Linsen-Montage: Positionieren Sie die Linsen zwischen Display und Ihren Augen. Experimentieren Sie mit dem Abstand, um das größte und schärfste Bild zu erhalten. Oft sind Abstandshalter oder ein Schienensystem hilfreich.
2. Lichtschutz: Dichten Sie alle Lücken ab, durch die Licht eindringen könnte, um eine optimale Immersion zu gewährleisten.
3. Fokus-Einstellung: Passen Sie den Abstand der Linsen zum Display an, bis Sie ein scharfes Bild erhalten.
4. Tragekomfort: Bringen Sie Polsterungen und ein Kopfband an, um die Brille bequem tragen zu können.

3.5. Testflug und Optimierung

Nach dem Zusammenbau ist der erste Testflug entscheidend. Verbinden Sie Ihre selbstgebaute FPV-Brille mit Ihrer Drohne und überprüfen Sie die Bildqualität, Latenz und Reichweite. Nehmen Sie bei Bedarf Anpassungen an der Optik oder den Antennen vor.

4. Vergleich: FPV Brille selbst bauen vs. Kaufen

Um Ihnen die Entscheidung zu erleichtern, haben wir die wichtigsten Aspekte des Eigenbaus und des Kaufs einer FPV-Brille gegenübergestellt:

5. Herausforderungen und Stolpersteine beim DIY-Bau

Der Weg zur selbstgebauten FPV-Brille ist nicht immer geradlinig. Es gibt einige häufige Herausforderungen, auf die Sie sich einstellen sollten:

• Lichtlecks: Ungenaue Gehäuseteile oder schlechte Abdichtung können dazu führen, dass Umgebungslicht in die Brille eindringt und das Bild stört.
• Optische Verzerrungen: Die Auswahl und Positionierung der Linsen ist kritisch. Falsche Linsen oder Abstände können zu einem unscharfen, verzerrten oder tunnelartigen Bild führen.
• Stromversorgungsprobleme: Falsche Spannungen oder unzureichende Stromstärke können zu Bildstörungen oder gar zur Zerstörung von Komponenten führen.
• Latenz: Bei analogen Systemen ist die Latenz meist gering, bei digitalen Systemen kann die Kombination unterschiedlicher Komponenten zu unerwartet hoher Latenz führen. Achten Sie auf kompatible Systeme, wie im Artikel FPV Brille Latenz & Reichweite beschrieben.
• Ergonomie und Gewicht: Eine schlecht konstruierte Brille kann unbequem sein und Druckstellen verursachen, was das Flugerlebnis mindert.

6. Häufig gestellte Fragen (FAQ)

7. Fazit: Eine lohnende Reise für Bastler

Das Projekt, eine FPV Brille selbst bauen zu wollen, ist eine spannende und lehrreiche Reise für jeden FPV-Piloten, der tiefer in die Technik eintauchen möchte. Es bietet die einzigartige Möglichkeit, ein maßgeschneidertes Headset zu schaffen und ein tiefgreifendes Verständnis für die Funktionsweise Ihrer Ausrüstung zu entwickeln. Auch wenn es Herausforderungen und einen gewissen Zeitaufwand mit sich bringt, ist das Gefühl, mit einer selbstgebauten Brille zu fliegen, unbezahlbar. Wägen Sie die Vor- und Nachteile sorgfältig ab und entscheiden Sie, ob Sie bereit sind, diese DIY-Herausforderung anzunehmen.
